7300系列鏈輪機加工分體式

機加工分體式鏈輪是一種通過機械加工方式制造的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的惰輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的惰輪相比鋼制材料惰輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，有良好的耐熱性、耐磨性以及耐化學腐蝕性，螺栓材質為不銹鋼，螺母材質為黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與網帶、鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇網帶和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

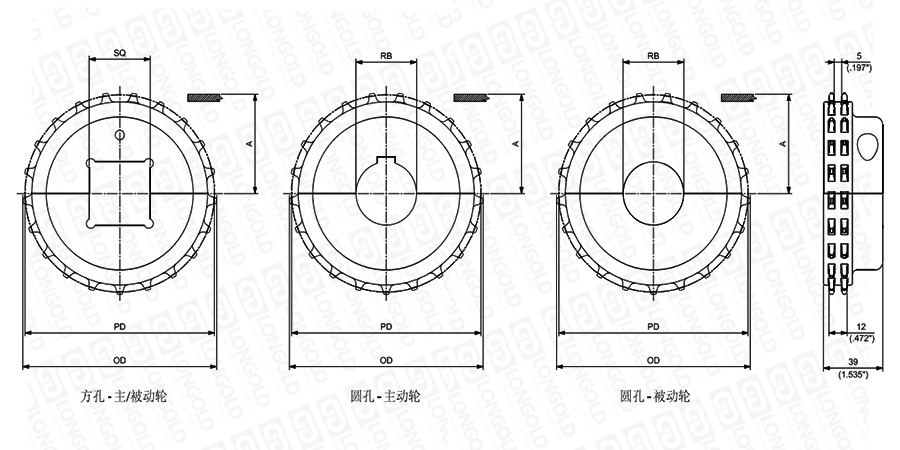

■鏈輪結構詳見如上圖

上圖為7300系列鏈輪機加工分體式的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主/被動輪	主動輪	被動輪	Kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		Kg	lbs
17	103.67	4.081	103.60	4.079	47.50	1.870	25	-	-	MPBAST73001725	MPBASF73001725	0.25	0.54	請咨詢	請咨詢
							30	-	-	MPBAST73001730	MPBASF73001730	0.24	0.52
							35	-	-	MPBAST73001735	MPBASF73001735	0.23	0.50
							40	-	MPBASQ73001740	MPBAST73001740	MPBASF73001740	0.21	0.47
							-	1	MPBSQ730017254	MPBAST730017254	MPBASF730017254	0.25	0.54
							-	1 3/16	-	MPBAST730017301	MPBASF730017301	0.24	0.52
							-	1 1/4	-	MPBAST730017317	MPBASF730017317	0.23	0.52
							-	1 3/8	-	MPBAST730017349	MPBASF730017349	0.23	0.50
								1 7/16	-	MPBAST730017365	MPBASF730017365	0.22	0.49
							-	1 1/2	MPBSQ101017381	MPBAST730017381	MPBASF730017381	0.22	0.48
21	127.82	5.032	127.90	5.035	59.60	2.346	25	-	-	MPBAST73002125	MPBASF73002125	0.42	0.92
							30	-	-	MPBAST73002130	MPBASF73002130	0.41	0.90
							35	-	-	MPBAST73002135	MPBASF73002135	0.40	0.88
							40	-	MPBASQ73002140	MPBAST73002140	MPBASF73002140	0.39	0.85
							45	-	-	MPBAST73002145	MPBASF73002145	0.37	0.82
							50	-	MPBASQ73002150	MPBAST73002150	MPBASF73002150	0.35	0.78
							60	-	-	MPBAST73002160	MPBASF73002160	0.32	0.69
							-	1	MPBSQ730021254	MPBAST730021254	MPBASF730021254	0.42	0.92
							-	1 3/16	-	MPBAST730021301	MPBASF730021301	0.41	0.90
							-	1 1/4	-	MPBAST730021321	MPBASF730021321	0.41	0.90
							-	1 3/8	-	MPBAST730021349	MPBASF730021349	0.40	0.88
							-	1 7/16	-	MPBAST730021365	MPBASF730021365	0.39	0.87
							-	1 1/2	MPBSQ101021381	MPBAST730021381	MPBASF730021381	0.39	0.86
							-	2	MPBSQ101021508	MPBAST730021508	MPBASF730021508	0.35	0.77

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBAST		7300		17		25
（1）		（2）		（3）		（4）

（1）機加工分體式圓孔主動鏈輪

（2）鏈輪系列

（3）齒數：17齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
