鏈輪2556系列機加工雙排分體式

鏈輪2556系列機加工雙排分體式是一種通過機械加工方式制造的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，鏈輪為雙排，具有兩排并列的輪齒，相比單排鏈輪，在相同的尺寸下，雙排鏈輪能夠提供更大的傳動比和承載能力。適用于：2556HTB/2556HTB-SR系列鏈板與網帶。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與網帶、鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇網帶和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

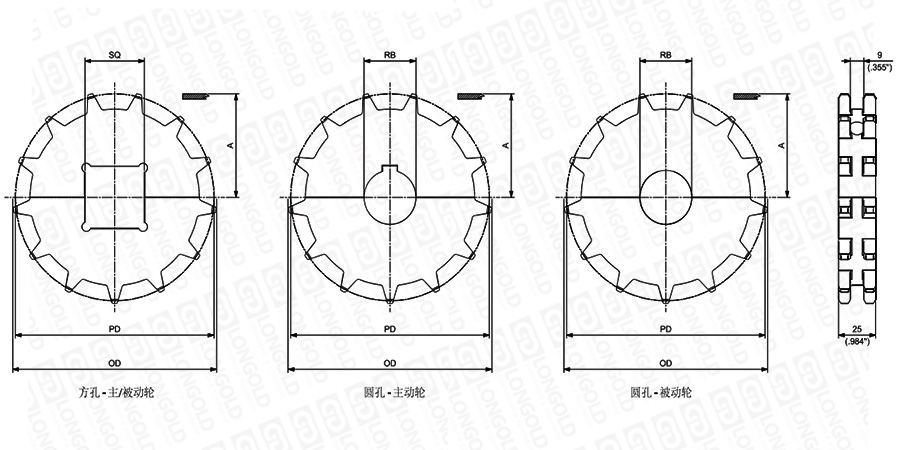

■鏈輪結構詳見如上圖

上圖為鏈輪2556系列機加工雙排分體式的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
10	102.75	4.045	106.50	4.193	45.03	1.773	30	-	-	MPBAST255510D30	MPBASF255510D30	0.18	0.40	請咨詢	請咨詢
							35	-	-	MPBAST255510D35	MPBASF255510D35	0.17	0.37
							40	-	MPBASQ255510D40	MPBAST255510D40	MPBASF255510D40	0.16	0.35
							-	1	-	MPBAST255510D254	MPBASF255510D254	0.19	0.42
							-	_{1 1/4}	-	MPBAST255510D317	MPBASF255510D317	0.18	0.40
							-	_{1 1/2}	MPBASQ255510D381	MPBAST255510D381	MPBASF255510D381	0.17	0.37
13	132.67	5.223	137.50	5.413	59.99	2.362	30	-	-	MPBAST255513D30	MPBASF255513D30	0.30	0.66
							35	-	-	MPBAST255513D35	MPBASF255513D35	0.29	0.64
							40	-	MPBASQ255513D40	MPBAST255513D40	MPBASF255513D40	0.28	0.62
							-	1	-	MPBAST255513D254	MPBASF255513D254	0.30	0.67
							-	_{1 1/4}	-	MPBAST255513D317	MPBASF255513D317	0.30	0.65
							-	_{1 1/2}	MPBASQ255513D381	MPBAST255513D381	MPBASF255513D381	0.29	0.63
15	152.71	6.012	158.00	6.220	70.01	2.756	30	-	-	MPBAST255515D30	MPBASF255515D30	0.41	0.91
							35	-	-	MPBAST255515D35	MPBASF255515D35	0.41	0.89
							40	-	MPBASQ255515D40	MPBAST255515D40	MPBASF255515D40	0.40	0.88
							-	1	-	MPBAST255515D254	MPBASF255515D254	0.42	0.92
							-	_{1 1/4}	-	MPBAST255515D317	MPBASF255515D317	0.41	0.91
							-	_{1 1/2}	MPBASQ255515D381	MPBAST255515D381	MPBASF255515D381	0.40	0.88
16	162.75	6.407	168.00	6.614	75.03	2.954	30	-	-	MPBAST255516D30	MPBASF255516D30	0.48	1.05
							35	-	-	MPBAST255516D35	MPBASF255516D35	0.47	1.04
							40	-	MPBASQ255516D40	MPBAST255516D40	MPBASF255516D40	0.46	1.02
							-	1	-	MPBAST255516D254	MPBASF255516D254	0.48	1.07
							-	_{1 1/4}	-	MPBAST255516D317	MPBASF255516D317	0.48	1.05
							-	_{1 1/2}	MPBASQ255516D381	MPBAST255516D381	MPBASF255516D381	0.47	1.03

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBAST	2555		10	D	30
（1）	（2）		（3）	（4）	（5）

（1）機加工一體式圓孔主動輪

（2）鏈輪系列

（3）齒數：10齒

（4）雙排

（5）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
