2080R雙倍節距鎖式鏈輪

鎖式鏈輪是無鍵締結一體化的鏈輪，利用錐套的摩擦力原理，無鍵將軸強固締結，定位簡單。2080R雙倍節距鎖式鏈輪，適用LDC2080R雙節距鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
S型特點
N型特點
注意事項
表面處理方式

無鍵聯結件一體的鏈輪，錐形套的摩擦力可無鍵聯結鏈輪與軸，位相配合簡單。

S型：使用螺栓牢固聯結，可對應大范圍軸孔徑。

N型：使用螺母簡單聯結，主要用于小軸徑。

S型 (適合鏈條尺寸：LD35～LD100)。

安裝后（固定）后無背隙，位相配合簡單。

僅需裝卸螺栓即可簡單安裝或卸下，推力方向固定的鏈輪無需止動件。

N型 (適合鏈條尺寸：LD35～LD60)：N型類型的鏈輪除了具備S類型的特長，還有以下特長。

與需要復數螺栓緊固的S型相比，N類型使用單個螺母即可簡單與軸聯結。需要微調時的拆卸安裝也更容易。

將軸徑7mm～28mm標準化，可滿足各種需求。

強度計算充分考慮鏈條的最大容許張力，設計簡潔，極少浪費。

容許傳遞扭矩：負荷扭矩，需選擇小于尺寸表所表示的傳導扭矩的型號。。

軸孔公差和表面粗糙度：請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。。

安裝至帶鍵槽軸，D型軸時：安裝至D型軸，或電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。

安裝至冷軋條鋼時：安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

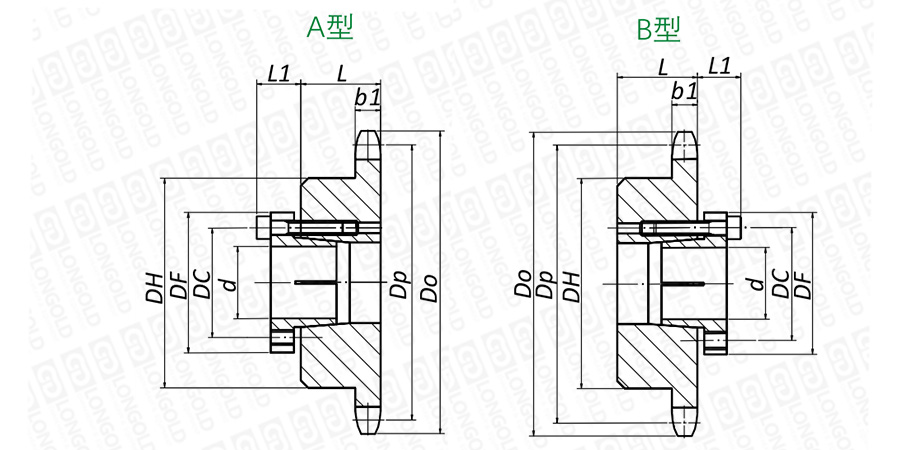

■鏈輪本體結構詳見如上圖

上圖為2080R雙倍節距鎖式鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸以及型號表示

LDC2080R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	38	40	42	45	48	50	55	60	65	70	PDF圖紙	DXF圖紙
LDC2080R	b1	Dp	Do	DH	L	最大容許扭矩	38	40	42	45	48	50	55	60	65	70
作用齒數	mm	mm	mm	mm	mm	（N · m）	883	930	976	1046	1116	1162	1279	2140	2319	2497
10	15	164.39	187.00	107.00	45.00	適合軸套邊框尺寸		S5（10）						S7（5）			請咨詢	請咨詢
11	15	180.31	204.00	107.00	45.00		-	S5（10）				S6（6）
12	15	196.28	220.00	107.00	45.00		-	-	-
13	15	217.27	237.00	107.00	45.00		-	-	-	-
14	15	228.29	253.00	107.00	45.00		-	-	-	-	-	-
15	15	244.33	269.00	107.00	45.00		-	-	-	-	-	-	-
16	15	260.39	286.00	107.00	45.00		-	-	-	-	-	-	-

注：1.雙倍節距鎖式鏈輪的基本尺寸請參照“雙倍節距工藝孔鏈輪”。

2.（）內為緊固螺栓的數據。

3.表中軸套型號對應的螺栓尺寸，請參照右上角，請確認按照緊固扭矩，緊固螺栓。

■S型軸套尺寸

軸套型號	D_F	D_C	L₁	螺栓	緊固扭矩
軸套型號	mm	mm	mm	（M×S）	（N · m）
S1	32.00	24.00	12.00	M4×16	4.20
S2	42.00	32.00	14.00	M5×18	8.30
S3	48.50	38.50	15.50	M5×20	8.30
S4	56.00	46.00	15.50	M5×20	8.30
S5	66.00	56.00	17.50	M5×22	8.30
S6	80.00	68.00	21.00	M6×25	16.80
S7	101.00	86.00	24.50	M8×30	40.50

型號表示例

LDC2080	R	-	1B	1000T	-	030	S1	8	A
（1）	（2）		（3）	（4）		（5）	（6）	（7）	（8）

（1）鏈號

（2）滾子形式：S=S滾子，R=R滾子

（3）鏈輪類型

（4）作用齒數：10齒

（5）軸孔徑

（6）軸套型號

（7）安裝螺栓數目

（8）軸套安裝形式

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
