5M-15 SB同步帶輪

HTP圓弧齒同步帶輪和同步帶的使?設計通常運?于傳遞?達所產?的旋轉動?的機構中，這個過程中HTP圓弧齒同步帶輪通過和同步帶?間的咬合實現傳動和傳送的作?。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。并且由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

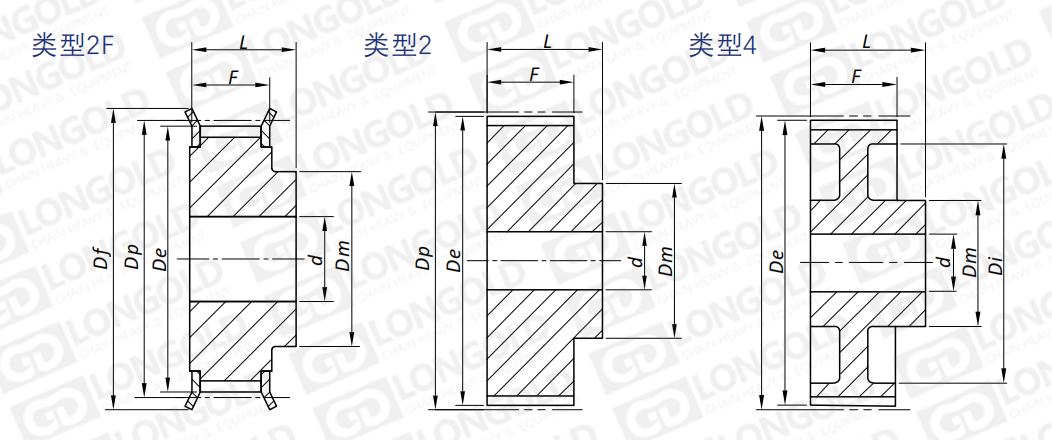

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑
		齒數	Dp	De	Df	Dm	F	L	d
		Z	inch	inch	inch	inch	inch	inch	inch
5M1512T-F	2F	12	0.752	0.707	15/16	7/16	13/16	1	1/4
5M1514T-F	2F	14	0.877	0.832	1	9/16	13/16	1	1/4
5M1515T-F	2F	15	0.94	0.895	1 1/8	5/8	13/16	1	1/4
5M1516T-F	2F	16	1.002	0.957	1 1/8	5/8	13/16	1	1/4
5M1518T-F	2F	18	1.128	1.083	1 1/4	25/32	13/16	1	1/4
5M1520T-F	2F	20	1.253	1.208	1 7/16	29/32	13/16	1	1/4
5M1521T-F	2F	21	1.316	1.271	1 1/2	15/16	13/16	1	1/4
5M1522T-F	2F	22	1.378	1.333	1 1/2	1	13/16	1	1/4
5M1524T-F	2F	24	1.504	1.459	1 11/16	1 1/16	13/16	1 3/16	1/4
5M1526T-F	2F	26	1.629	1.584	1 11/16	1 3/16	13/16	1 3/16	1/4
5M1528T-F	2F	28	1.754	1.709	1 7/8	1 3/16	13/16	1 3/16	1/4
5M1530T-F	2F	30	1.88	1.835	2	1 3/8	13/16	1 3/16	1/4
5M1532T-F	2F	32	2.005	1.96	2 1/8	1 1/2	13/16	1 3/16	5/16
5M1536T-F	2F	36	2.256	2.211	2 3/8	1 1/2	13/16	1 3/16	5/16
5M1540T-F	2F	40	2.506	2.461	2 3/4	1 1/2	13/16	1 3/16	5/16
5M1544T	4	44	2.757	2.712	-	1 1/2	13/16	1 1/4	5/16
5M1548T	4	48	3.007	2.962	-	2	13/16	1 1/4	5/16
5M1560T	4	60	3.759	3.714	-	2	13/16	1 1/4	5/16
5M1572T	4	72	4.511	4.466	-	2	13/16	1 1/4	5/16

型號表示例

5M	15	12T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：?件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動?，將傳送帶上的?件旋轉90°并轉移到下?道?序。此時，夾緊機構進?180°?轉，轉移時不相對于輸送?向同時改變?件?向。

同步帶輪?途：通過同步帶輪和同步帶的傳動，轉移?件的同時，還能改變?件放置?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
